今天小編給大家介紹的是華芯微特面向小尺寸TFT-LCD屏驅市場量身打造的Synwit_UI_Creator（ugui）自研開發套件。
UI_Creator（ugui）開發套件分為上位機和下位機，以下如無特指，上位機即為PC端設計器/仿真器，下位機即為Arm Keil MDK工程：
UI_Creator（ugui）的主要特性有：
1、在華芯微特芯片上可免費使用無額外成本，免驅免安裝開箱即用，長期維護、持續迭代更新。
2、豐富的控件組件，支持PNG透明度渲染、多圖層疊圖應用，以及針對典型行業應用場景的可選優化。
3、面向對象的設計思想，簡易且統一的平臺接口設計，用戶一看就懂、一用就會，還開放了豐富的文檔教程，零基礎入門學習無門檻。
4、提供PC端可視化界面設計器，鼠標簡單拖拽即可完成UI布局，將用戶從繁瑣的布局工作中解放出來。
5、支持PC端在線仿真，所見即所得，解耦軟件開發與UI設計，減少開發溝通成本，加速產品落地。
6、輕量級的資源占用，伸展性極強，可在SWM166等資源受限（8KBytes SRAM）平臺上流暢運行，也可以在SWM341等資源較豐富的平臺上發揮出其強大的性能。
7、合理調度芯片資源，并提供可選的優化策略，允許用戶根據應用需求靈活自定義“部分幀緩沖區（PFB）”的大小及數量，提供DMA硬件加速接口，支持同步（SYNC）/ 異步（ASYNC）兩種傳輸模式。
開發前置準備：
1、IDE：Arm Keil MDK（Professional / Community Edition），特別地，對于SMW341(S)型號，要求MDK v5.32以上版本。
2、JTAG（SWD）在線下載仿真調試器：如J-Link / DAPLink 等，特別地，對于SMW341(S)型號，由于其內核（Arm China STAR-MC1）較新，故對下載仿真器的硬件版本有要求，低版本無法正確識別芯片型號，如J-Link V9版本及以上、DAPLink 需支持ARM V8版本。
3、在華芯微特論壇（bbs.synwit.cn）中獲取Synwit_UI_Creator SDK 開發套件。
4、官方的SDK均是基于原廠設計的最小系統板上構建，如進行前期驗證，強烈推薦客戶在我們的demo板上進行可行性測試，確認可行后再使用客戶自己的樣板進行開發，形成對照組，避免因硬件問題耽擱開發進度，demo板可聯系原廠商務/代理商獲取，或者在官方電商淘寶店鋪購買。
我們以SWM166_ugui-MDK工程為例：

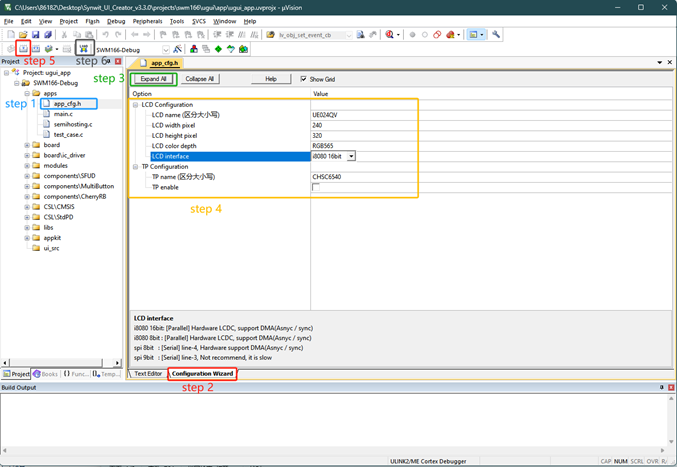

1、進入project工程目錄，按芯片型號進入相應目錄下，打開app工程，要注意區分SWM34S和SWM341型號，前者有內置SDRAM，后者則無。打開app/app_cfg.h文件，根據手上的屏幕配置相應信息后，需要重新編譯下載程序固件至目標板。
2、如用戶使用自己的樣板（僅與原廠最小系統板的端口功能定義有差異時才修改），可參照下圖指引修改成自己的板級端口定義。

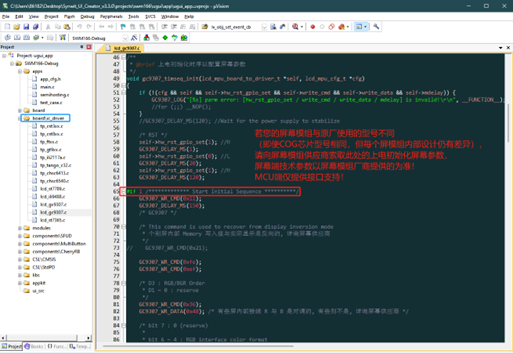

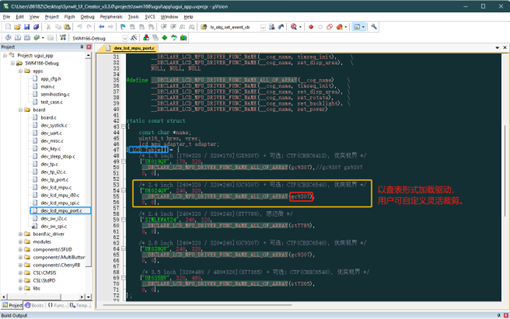

3、如用戶使用自己的TFT-LCD屏（非原廠示例中適配過的型號），可參照下圖指引新增/裁切LCD驅動，并替換屏幕上電時序配置參數。
4、以上步驟完成后，下載程序固件后運行即可看到屏幕顯示一個藍屏界面，不必擔心，這提示我們片外板載SPI Flash中沒有ui數據文件，也可以從側面驗證屏幕驅動顯示是否正常。

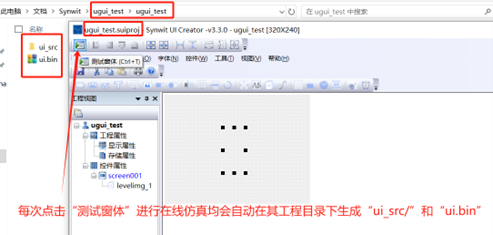

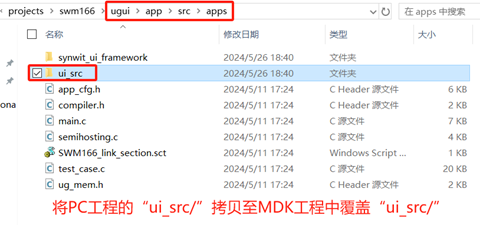

5、關于ui數據文件的來源，在PC上位機每次仿真后都會在其工程目錄下生成ui_src目錄和ui.bin文件，當界面設計完畢，需要用戶手動拷貝ui_src目錄到MDK工程下的ui_src目錄進行覆蓋替換，以導入MDK工程為后續二次開發準備。

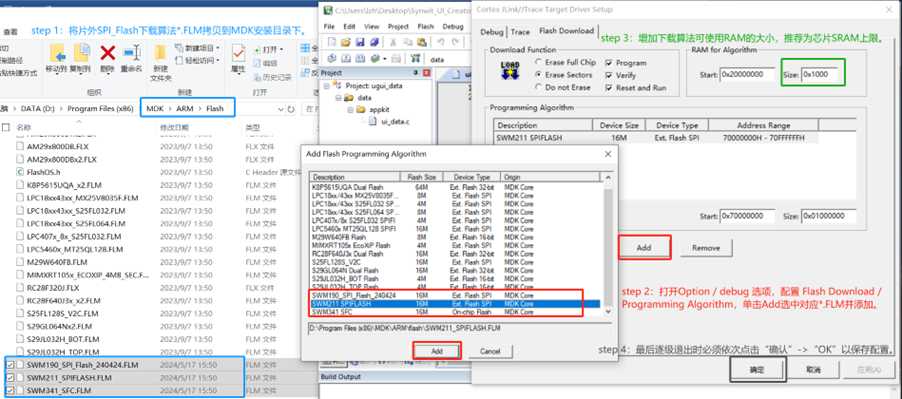

6、關于ui數據文件的下載，可采用加載*.FLM的形式使用MDK / J-Flash間接通過SWD端口下載至目標板的 SPI Flash中，當然也可以借助J-Link等下載器配合J-Flash SPI這類工具直接鏈接SPI Flash進行燒錄。Synwit_UI_Creator / flash_algorithm 目錄下已提供了默認的片外SPI Flash下載算法*.FLM。本文以MDK工程下載為例，參見下圖指引進行配置：
結語：
UI_Creator（ugui）目前已適配華芯微特SWM166/SWM19S/SWM341三款屏驅芯片系列，可為客戶帶來小尺寸屏驅應用場景下的更多選擇，型號千千萬，總有一款適合你，快來跟著小編來點亮屬于你的第一塊顯示屏吧！
