一、應用描述
ISP（In System Programming），在系統編程，使用片內駐留出廠引導程序（BootROM）配合UART / SPI等外設進行燒錄。
華芯微特全系MCU的ISP操作說明：當芯片上電后檢測到 ISP 引腳持續 1ms 以上的高電平后，將會進入 ISP（在應用編程）模式，片內的用戶程序?qū)⒉粫玫綀?zhí)行，此時配合使用華芯微特的上位機（SYNWIT-PRG_Vxx.exe）通過串口執行程序擦除、更新等動作
對于華芯微特全系列MCU在板級設計中ISP引腳處理：在板級設計中必須留出ISP引腳，防止調試過程中芯片鎖死或不正常工作后，通過SWD端口已無法接入內核訪問，即常規意義上的“變磚”，此時可通過ISP串口擦除恢復初始狀態，可以看出ISP作為一種保留手段在突發意外情況時十分有效。此外，為避免外圍環境干擾導致芯片ISP端口在上電時被拉高而誤入ISP模式，常見表現為程序未得到執行，故在板級設計中ISP端口推薦接10K下拉電阻。
特別地，SWM181、SWM190系列芯片有所差異：如果產品開發過程中有應用userboot功能，當芯片上電后檢測到ISP引腳持續5ms以上的高電平后，將優先執行userboot程序，ISP功能將不會執行，只能通過SWD方式進行程序的擦寫。所以在userboot調試過程中，初始化完成系統時鐘后，預留一大段延時，以免在userboot程序或APP程序調試過程中，鎖死SWD導致無法連接下載燒寫的情況，而在userboot調試完畢后可以去掉上述延時。另外，由于上述機制，在userboot功能應用中，ISP端口必須外接上拉。
二、應用舉例
ISP引腳，一般在正常工作模式或SWD燒錄時置位低電平，或接下拉電阻；在需要用ISP串口燒錄時，把ISP引腳置高電平，上電或復位MCU，在對應的串口擦除程序或燒錄軟件。具體操作方式如下：
（以SWDM-QFP100-34SVEA3板子為例）
步驟1：ISP 引腳（A8）接 3.3V 重新上電 （或按一次 MCU 的復位腳按鍵），把 SWD 燒錄口的 B12 B14 按下圖接 CH340 的串口

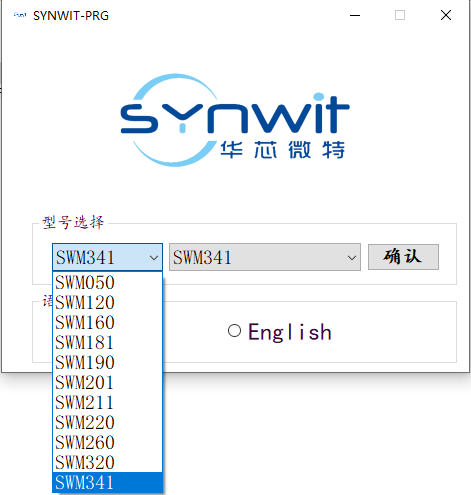

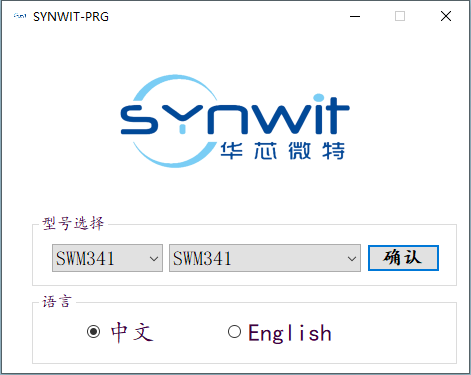

步驟2：打開SYNWIT-PRG_Vxx.exe，選擇SWM341系列，點擊確認

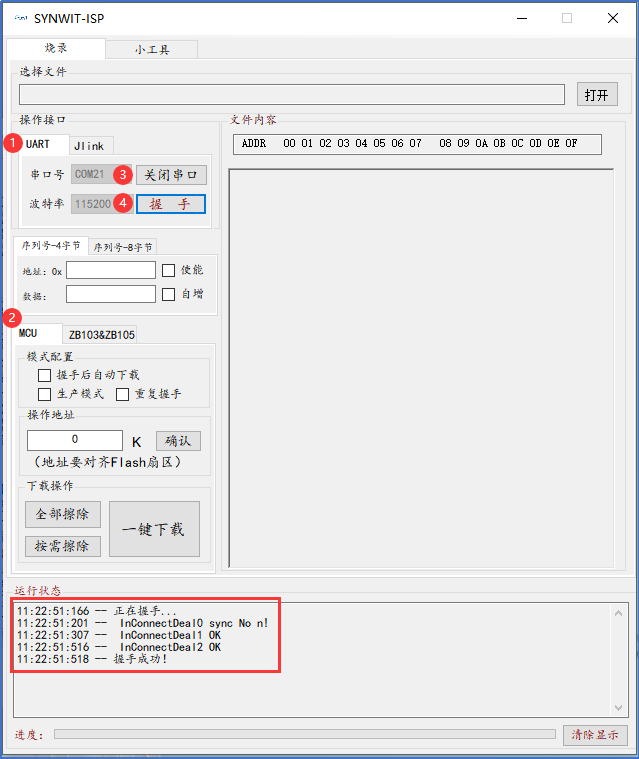

步驟3：選擇操作接口為UART，波特率為115200，選擇MCU模式，打開串口，復位MCU后立馬點擊握手，顯示握手成功，如下圖所示。

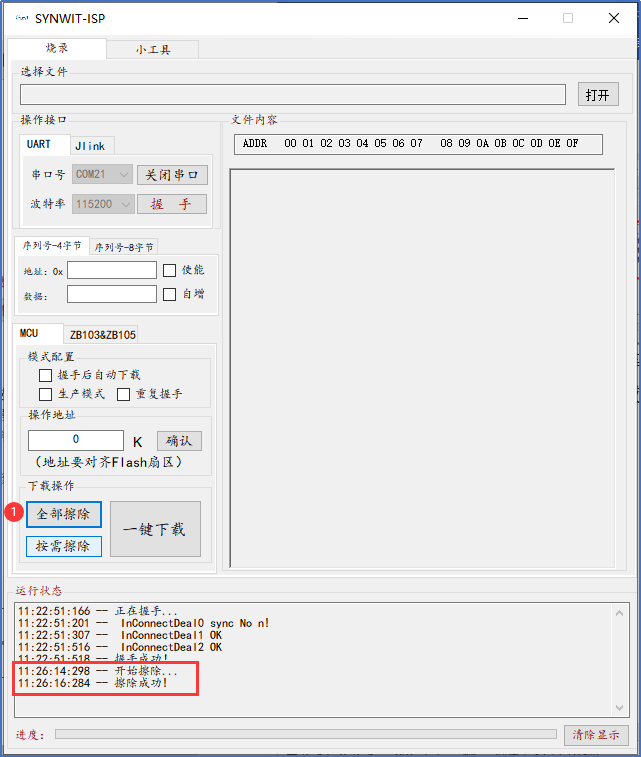

步驟4：點擊全部擦除，稍等片刻后提示擦除成功，此時芯片內程序已被擦除，斷開ISP引腳和3.3V的連接，重新上電或復位，芯片可以正常使用。
